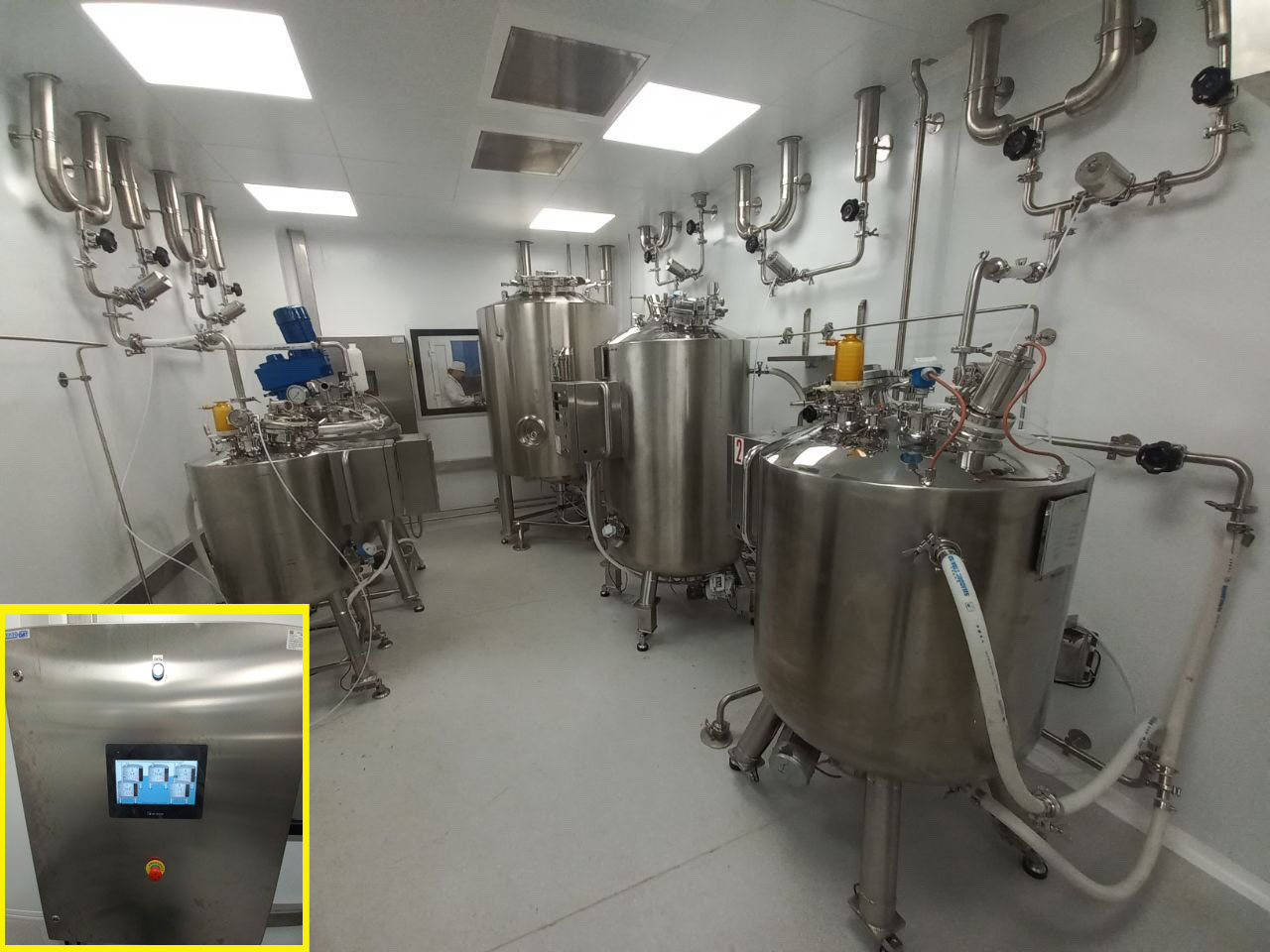

Взвешивание емкостей, бункеров, молочных танков

НПООО Тензодат осуществляет поставку и шефмонтаж комплектов тензометрического оборудования, позволяющего определить массу продукта, находящегося в бункерах, емкостях, молочных танках и силосах.

Тензометрические датчики позволяют получить более высокая точность измерения по сравнению с расходомерами и уровнемерами, точность взвешивания не хуже – 0,1%. Точность показаний не зависит от формы емкости, температуры или вязкости материала.

Информацию о весе материала можно передавать в автоматизированную систему управления цеха.

91085130_w640_h2048_panorama | tenzodat.by

Преимущества тензометрического взвешивания количества продукта:

высокая точность контроля количества материала – не хуже 0,1% — гарантирует высокое качество продукции и минимизирует потери,
метод тензометрического взвешивания подходит для любых материалов и любых видов емкостей, не зависит от температуры продукта, его вязкости, давления, геометрии емкости, не требуется повторная калибровка или подстройка весовой системы,
отсутствие непосредственного контакта тензодатчика со взвешиваемым материалом обеспечивает соблюдение санитарных норм и качество продукции,
возможен контроль веса от небольших емкостей (0,3 кг) до силосов большого объема (600 т на опору), что не всегда могут обеспечить другие способы контроля количества материалов,
полностью герметичная конструкция тензодатчиков из нержавеющей стали (IP 68), позволяющая производить промышленную мойку струями воды высокого давления,
широкий температурный диапазон для наиболее экстремальных температур от – 50 °С до +95 °С, в некоторых моделях тензодатчиков до +200 °С позволяет обеспечить широкие технологические возможности,
постоянный контроль количества материала с выводом информации на рабочее место оператора и передачей информации в АСУ увеличивает эффективность производства.

Стандартный комплект поставки весоизмерительного оборудования:

комплект тензометрических датчиков;
комплект узлов встройки для тензометрических датчиков;
соединительная коробка для тензодатчиков;
весовой индикатор/ весовой преобразователь, тактильная панель, ПЛК, ПЭВМ;
кабель.

Перечень оказываемых услуг:

привязка проекта к действующему оборудованию;
поставка оборудования;
шефмонтаж и пусконаладочные работы;
разработка и утверждение в органах Госстандарта метрологических документов;
сопровождение сдачи весов Поверителю;
гарантийное сервисное обслуживание;
разработка ПО для обеспечения учета;
разработка ПО визуализации техпроцесса на ПЭВМ.

Порядок работ по установки взвешивающего оборудования на емкость или бункер:

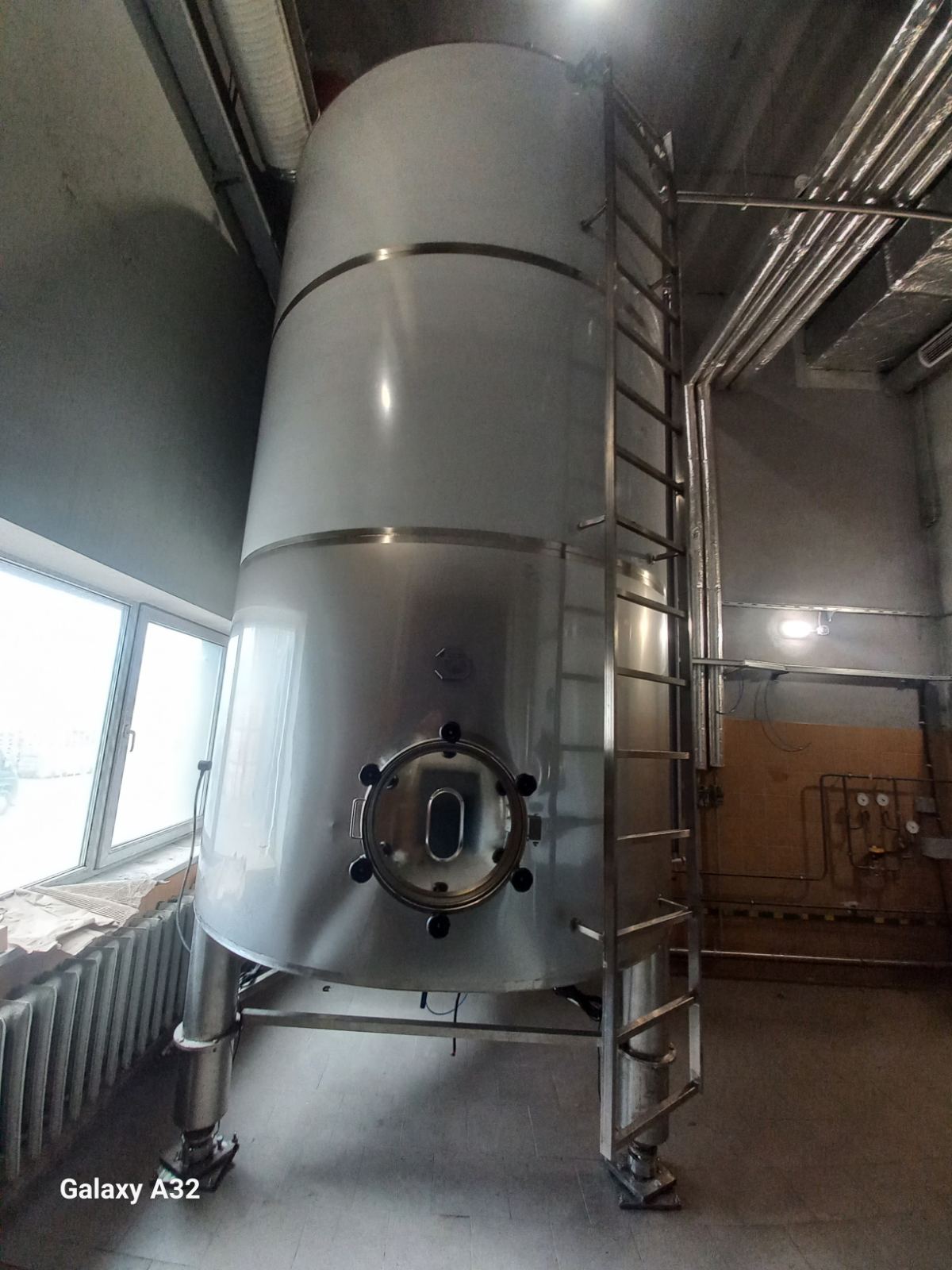

Емкость с тремя (четырьмя) опорами (подвесами) устанавливают на тензодатчики. При подборе грузоподъемности тензодатчика необходимо пользоваться следующими формулами для расчета номинальной нагрузки:

— для 3-х опор: номинальная нагрузка датчика ≥ 1,3 х Общий вес / количество опор

— для 4-х опор: номинальная нагрузка датчика ≥ 1,5 х Общий вес / количество опор

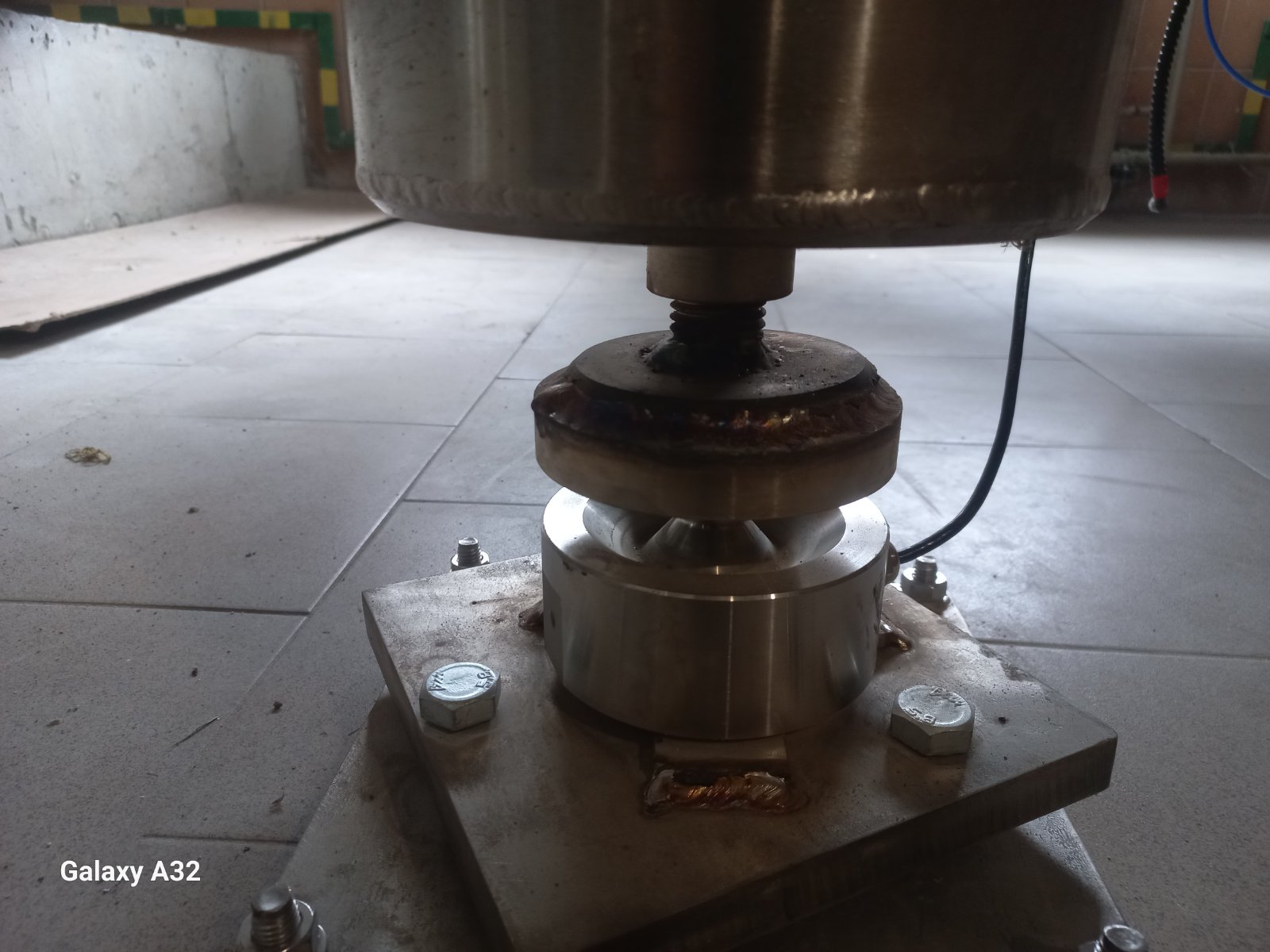

Тензодатчики монтируются на емкость через специальные узлы встройки — силопередающие устройства. В случае, если емкость установлена внутри помещения узлы встройки могут быть использованы упрощенной конструкции.

При установки емкости на улице, требуется использовать специальные узлы встройки с системой против опрокидывания емкости.

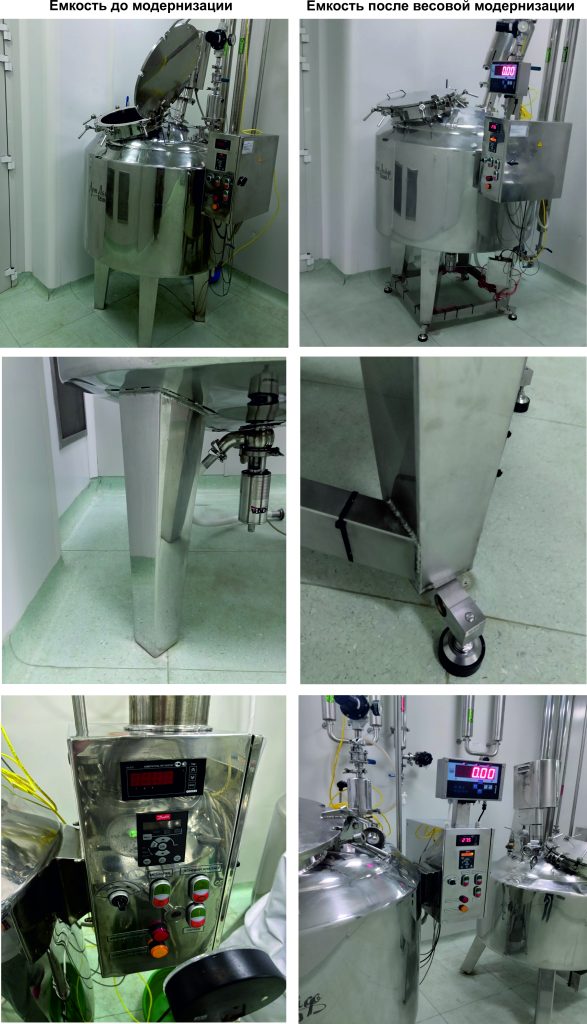

Встройка тензодатчиков может потребовать доработки опор емкостей (бункеров). НПООО Тензодат предоставляет Заказчикам конструкторскую документацию на доработку опор емкостей.

Провода от трех (четырех) тензодатчиков объединяют между собой с помощью коробки соединительной. Коробка соединительная кроме объединения проводов позволяет с помощью специальных подстроек выравнивать чувствительность тензодатчиков по периферии емкостей для случаев, когда возможно расположение взвешиваемого материала не строго по центру. Кроме того, при установке емкостей на улице требуется использовать коробки соединительные с системой грозозащиты.

Для отображения результатов взвешивания тензодатчики через модуль объединительныей подключаются к весовому индикатору.

В случае, если устанавливается несколько емкостей на тензодатчики, то удобнее и экономически более выгодно вместо нескольких весовых индикаторов использовать общий пульт управления, но котором будут отображаться результаты взвешивания со всех емкостей. В пульте управления для отображения результатов взвешивания используется тактильная панель. Для преобразования аналогового сигнала о весе в цифровой код в пульте управления устанавливаются весовые преобразователи.

С тактильной панели оператора производиться настройка и калибровка весовых систем. Информация с весовых преобразователей может передаваться на ПЭВМ оператора по последовательному каналу связи RS-232/485 или Ethernet. На экране ПЭВМ будет отображаться текущий вес материала, находящийся в данный момент в каждой из емкостей. По запросу оператора может быть сформированы отчеты о количестве материала, прошедшего через каждую из емкостей за день/неделю/месяц/год.

Характеристики

Наименование

Значение

Класс точности по ГОСТ OIML R 76-1-2012

Средний (III)

Погрешность измерения массы при эксплуатации, %

0.1 %

Пределы взвешивания, кг

0,3 - 600 000

Степень защиты тензодатчиков по ГОСТ 14254

IP65-IP68

Диапазон рабочих температур, 0 С:

- тензодатчиков

-50...+95

- тензодатчики (спец, исполнение)

-50...+200

- пульт индикации (ПИ)

0...+45

- ПИ (спец, исполнение)

-20...+45

Канал связи (с оптоиэоляцией)

RS485

Протокол обмена

Motbus RTU

Питание электрическое

24/230 В
