Бункерные весы для взвешивания сыпучих продуктов в потоке

Назначение:

Бункерные весы автоматические непрерывного действия ТВБн предназначены для непрерывного измерения  общего количества отгруженных сыпучих продуктов, таких как зерно, крупа, комбикорм и других с аналогичными физико-механическими свойствами, поступающих непрерывным потоком при учетных и технологических операциях  в различных отраслях промышленности, сельского хозяйства и торговли.

Алгоритм работы весов основан на суммировании статически взвешиваемых порций, что позволяет получить повышенную точность 0,1-0,2% при непрерывном перевешивании больших партий продукта.

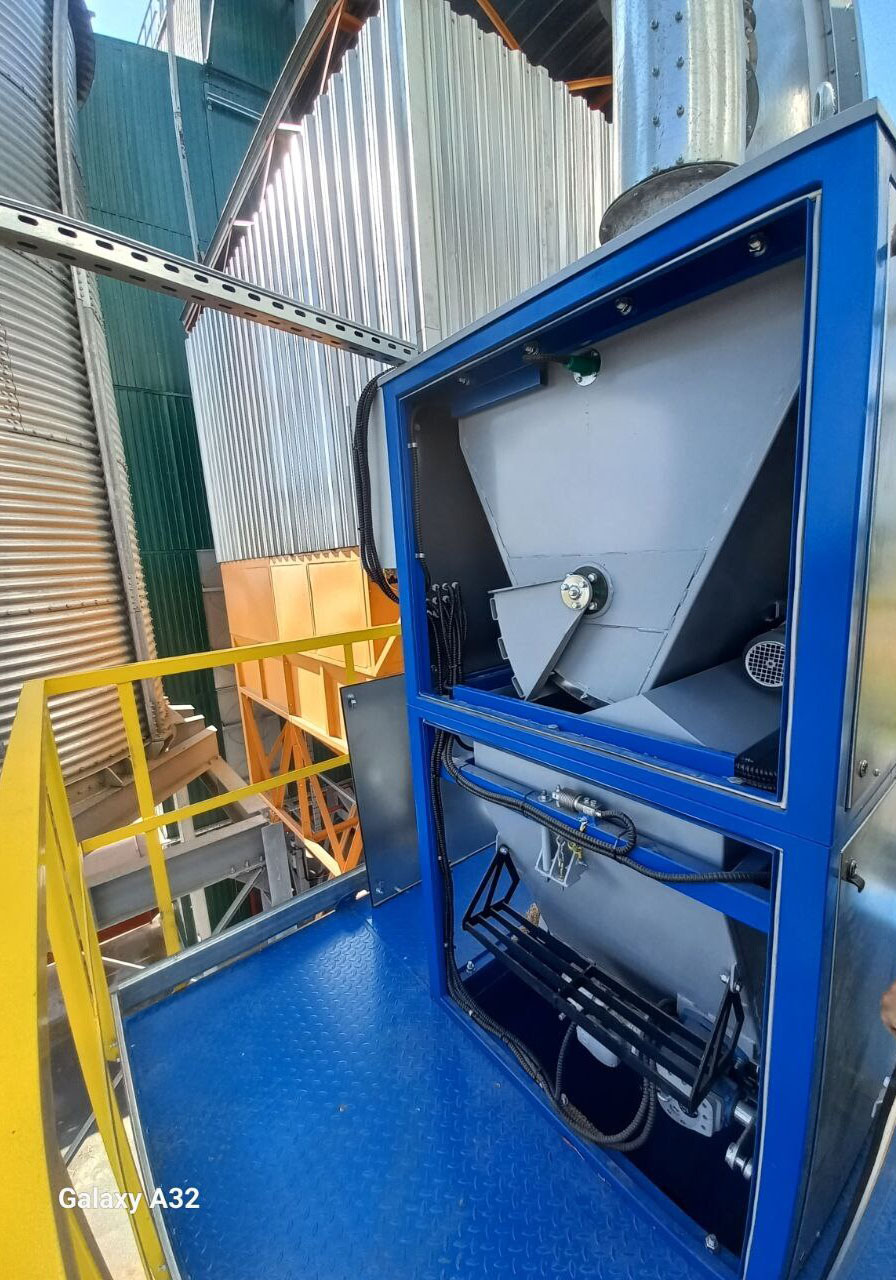

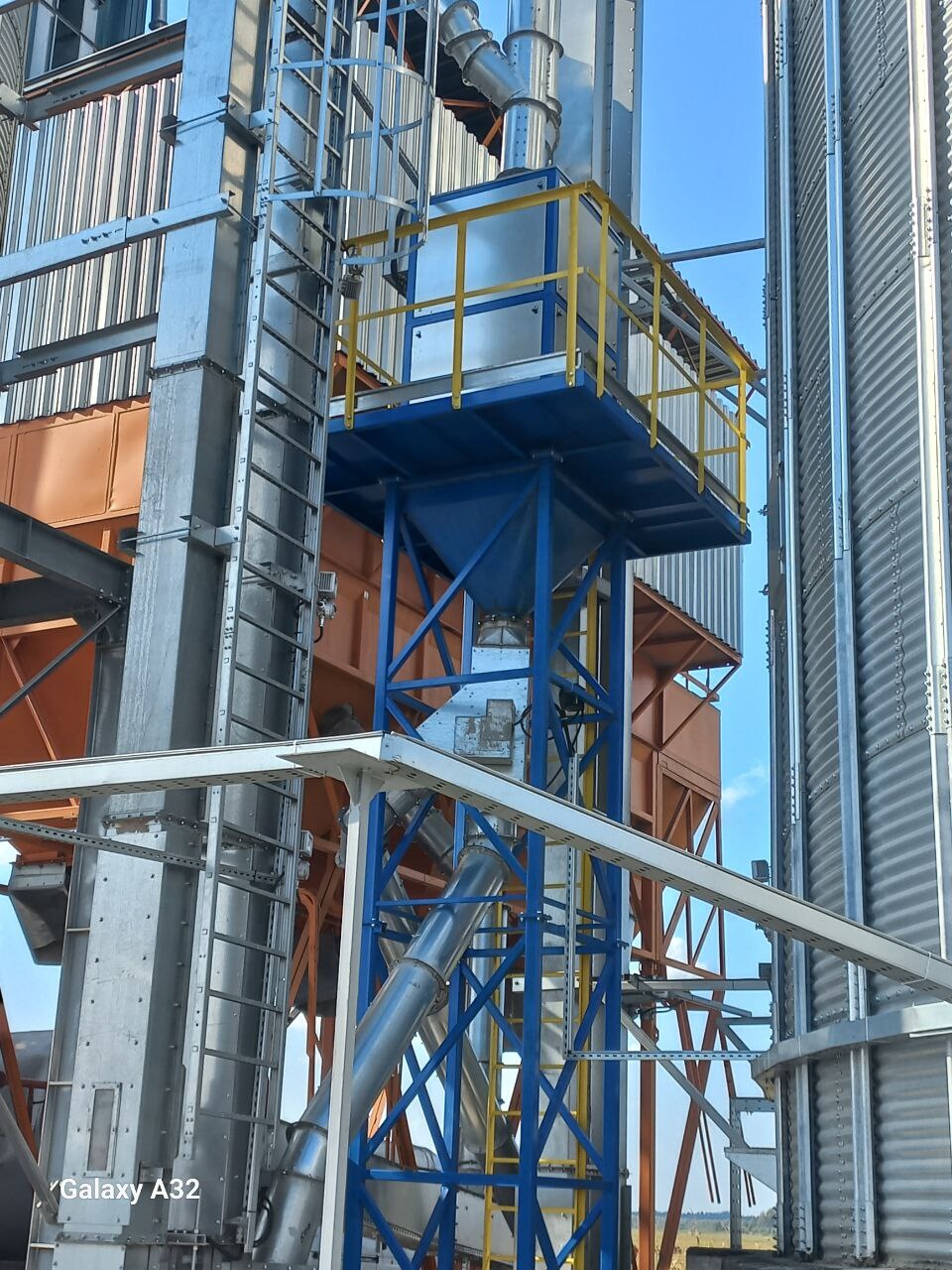

Конструктивно весы  состоит из весового модуля, подвесового приемного бункера и опорной рамы, собранных в единый конструктивный блок. Работа весов происходит под управлением шкафа автоматики.

Достоинства весов:

• точность взвешивания – 0,1-0,2%;
• возможность встройки в действующую технологическую линию;
• автоматизация в введении учетно-отчетной документации  с исключением «человеческого фактора»;
• полимерное покрытие весов;
• толщина металла бункеров – не менее 3мм.

Комплект поставки: модуль весовой c надвесовым – 1 шт.; подвесовой бункер – 1 шт.; опорная рама — 1 шт.; шкаф управления; шкаф пневмооборудования; кабели сигнальные 10м– 1 компл.; руководство по эксплуатации. Дополнительная комплектация: модуль подготовки воздуха (компрессор, осушитель, утепленный бокс) — 1 шт.

#image_title

Режимы работы:

• взвешивание продукта с заданной производительностью с нарастающим итогом;
• управление подающей норией при аварийной ситуации.

Услуги:

• Обследование объекта Заказчика;
• Разработка КД встраивания в существующую технологическую линию;
• Поставка оборудования;
• Шефмонтаж и пуско-наладка;
• Монтаж сигнальных цепей;
• Разработка и утверждение метрологических документов;
• Обучение персонала;
• Сопровождение сдачи весов Поверителю.

Основной экран модуля индикации:

1 – весовой бункер: текущее значение веса, кнопка и индикация состояния заслонки

2 – подающий бункер: кнопка и индикация состояния заслонки

3 – индикатор максимального уровня

4 – суммарный вес отгруженного продукта в килограммах

5 – кнопка-индикатор аварии (появляется при аварии)

6 – кнопка выбора режима работы

7 – индикация режима работы

8 – кнопка вызова экрана настроек

9 – счетчик отвесов

10 – кнопка обнуления суммарного веса и счетчика отвесов

11 – заданная величина порции

12 – значение суммарного веса отгруженного продукта в тоннах

13 – окно выбора компонента

14– кнопка выбор компонента
